Ротационные винтовые воздушные компрессоры

Компоненты ротационных винтовых воздушных компрессоров
1. Двухвинтовая компрессорная головка

Компрессоры оснащаются немецкими технологичными компрессорными головками третьего поколения GU, представляющими собой асимметричные двухвинтовые компрессорные головки с осевых воздушным входом. Расчетный срок службы прочных подшипников NFK составляет более 120 000 часов.

2. Эффективный и надежный двигатель
Компрессоры оснащены более эффективным и надежным двигателем, позволяющим работать в непрерывном режиме. Двигатель имеет сертификат CE, уровень защиты от внешних воздействий - IP23, а класс изоляции — F.

3. Высококачественные надежные клапаны
Т
ысячи испытаний надежности и безопасности гарантируют качество и долговечность впускного клапана, клапана минимального давления, термостатического клапана, предохранительного клапана.

4. Высококачественные фильтры
Сепараторы для отделения масла собственного производства, масляные фильтры, элементы для отделения масла являются безопасными и надежными. Сепараторы для отделения масла отделяют масло от воздуха так, чтобы содержание масла было менее 3 мкг/г. Воздушный фильтр и масляный фильтр эффективны и имеют длительный срок службы.

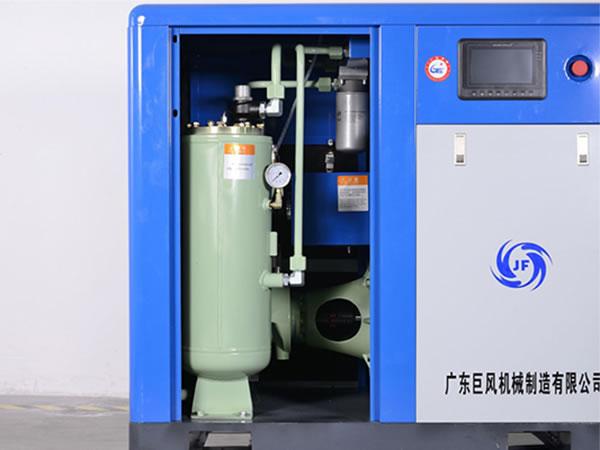

5. Сепаратор для отделения масла
Высокоэффективный воздушно-масляный сепаратор обеспечивает тройное разделение: центробежное, гравитационное и фильтрационное. Содержание масла в воздухе после очистки - менее 3 мкг/г.

Первое разделение: центробежное
Смесь сжатого воздуха внутри компрессора и масла вращается в сепараторе под действием центробежной силы.

Второе разделение: гравитационное
После центробежного разделения, воздушно-масляная смесь ударяет о внутреннюю стенку сосуда, а затем стекает в его нижнюю часть. В нижней части, магнитный фильтр удаляет порошок железа и других мелких металлов, которые были всосаны вместе с воздухом, что предотвращает дальнейшее повреждение сепаратора.

Третье разделение: фильтрация
Для увеличения фильтрующий плоскости используется фильтр складывающегося типа.
Сосотоящий из волокон, цилиндрический фильтр собирает распыленное в воздухе масло.

6. Сенсорная микрокомпьютерная ЖК-панель с отображением данных на английском и китайском языках

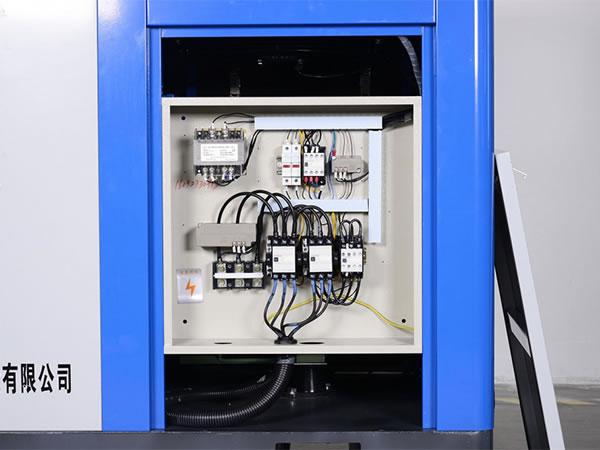

Система управления винтовым воздушным компрессором оснащена сенсорной микрокомпьютерной ЖК-панелью с отображением данных на английском и китайском языках. Поддерживаются дистанционное управление и управление посредством цепи. Порт связи для RS 485, протоколы связи Modbus или другие по выбору.

1) Особенности микрокомпьютерного блока управления
1. Сенсорная ЖК-панель на английском и китайском языках;
2. Всесторонняя защита двигателя от короткого замыкания, неверного подсоединения, отсутствия фазы, перегрузки, асимметрии тока;
3. Управление запуском и остановкой двигателя;
4. Защита и оценка степени защиты от обратного хода;
5. Определение и отображение различных температур;
6. Автоматическая установка нагрузки на компрессор для поддержания стабильного давления;
7. Удаленное управление или управление с компрессора;
8. Управление с одной или нескольких машин;
9. Связь через порт RS-485;
10. Управление через сотовый сигнал GPRS. (по выбору заказчика)

2) Функции предупреждения и напоминания на контроллере
1. Индикатор предупреждения замены воздушного фильтра;
2. Индикатор предупреждения замены масляного фильтра;
3. Индикатор предупреждения замены воздушно-масляного сепаратора;
4. Индикатор предупреждения замены масла.

3) Защитные функции микрокомпьютерного контроллера
1. Защита двигателя: защита компрессора двигателя от короткого замыкания, неверного подключения, отсутствия фазы, асимметрии трехфазного питания;
2. Защита от чрезмерного нагрева сжатого воздуха;
3. Защита от обратного хода в компрессоре;
4. Защита от избыточного давления;
5. Защита датчиков температуры и давления;

Применение винтовых воздушных компрессоров
Воздушные компрессоры Jufeng широко используются в различных областях, включая производство электроники, водоснабжение, электроэнергетику, нефтяную отрасль, химическую промышленность, добычу полезных ископаемых, металлургию, фармацевтику, пищевое производство, авиацию, судостроение, военную отрасль, научные исследования, деревопереработку, легкую промышленность; окраску, стекольное производство, строительство, производство стройматериалов и другие.

Воздушные компрессоры могут быть сгруппированы в три категории: потребительские, профессиональные и промышленные.
• Воздушные компрессоры потребительского класса можно охарактеризовать как одноступенчатые, в форме «блина». Они используются для бытовых задач, таких как накачивание шин и надувных изделий и, возможно, для некоторых пневматических инструментов при низкой нагрузке, таких как степлеры и пистолеты для забивания гвоздей.
• Воздушные компрессоры профессионального класса имеют большую мощность и большее давление воздуха. Они могут двухступенчатыми для возвратно-поступательные движений или ротационными винтовыми. Они позволяют создавать больше энергии для привода нескольких пневматических инструментов при использовании с перерывами.
• Промышленные воздушные компрессоры станут рабочей лошадкой на производстве или надежным источником энергии на установке по бурению нефтяных скважин. Они разработаны для обеспечения постоянного потока сжатого воздуха в течение длительного периода времени и могут принимать колеблющиеся скачки напряжения для использования на заводах основных типов. Эти компрессоры оснащаются высококачественными компонентами, которые позволяют подстроиться под конкретную среду для повышения производительности, энергоэффективности и надежности.

Условия эксплуатации винтовых воздушных компрессоров
1. Стандарт питания: 380В/50Гц/3 фазы, 415В/220В/60Гц и другие по запросу заказчика.
2. Метод запуска: прямой запуск при 10А и ниже,запуск переключением со звезды на треугольник на 15А или выше.
3. Температура окружающей среды: -5℃-45℃;
4. Привод: ременной привод/прямой привод.
5. Принимаем запросы на производство компрессоров с давлением до 16 бар
6. Компания оставляет за собой право по совершенствованию продукции и параметров конструкции без предварительного уведомления.

О техническом обслуживании:
Первое обслуживание: после 500 часов работы
Второе и последующие обслуживания: каждые 2000-2500 часов работы

Технические параметры
Воздушные компрессоры с ременным приводом
Модель Мощность Потребление воздуха(м3/мин) Давление (МПа) Размеры Д*Ш*В Вес (кг) Шум Диаметр выходной трубы
JF-7.5A 5.5kw 0.85 0.7 800×720×950 240kg 62±2 G1/2"
0.78 0.8
0.65 1
0.55 1.2
0.48 1.3
JF-10A 7.5kw 1.2 0.7 800×720×950 250 kg 64±2 G1/2"
1.1 0.8
0.9 1
0.75 1.2
0.65 1.3
JF-15A 1.65 0.7 950×800×1160 350 kg 66±2 G3/4"
1.5 0.8
11kw 1.3 1
1.1 1.2
1 1.3
JF-20A 15kw 2.5 0.7 950×800×1160 400 kg 67±2 G3/4"
2.3 0.8
2.1 1
1.9 1.2
1.7 1.3
JF-25A 18.5kw 3.2 0.7 1150×900×1380 550 kg 69±2 G1"
3 0.8
2.7 1
2.4 1.2
2.1 1.3
JF-30A 22kw 3.8 0.7 1150×900×1380 600 kg 69±2 G1"
3.6 0.8
3.2 1
2.7 1.2
2.3 1.3
JF-40A 30kw 5.3 0.7 1150×900×1380 650 kg 71±2 G1"
5 0.8
4.5 1
4 1.2
3.6 1.3
JF-50A 37kw 6.8 0.7 1320×1000×1500 800 kg 72±2 G11/2"
6.2 0.8
5.6 1
5 1.2
4.5 1.3
JF-60A 45kw 7.4 0.7 1320×1000×1500 900 kg 73±2 G11/2"
7 0.8
6.2 1
5.6 1.2
5 1.3
JF-75A 55kw 10 0.7 1600×1170×1580 1300 kg 74±2 G11/2"
9.2 0.8
8.5 1
7.6 1.2
6.9 1.3
Воздушные компрессоры с прямым приводом
Модель Мощность Потребление воздуха(м3/мин) Давление (МПа) Размеры (Д*Ш*В) Вес (кг) Об./мин Шум Диаметр выходной трубы
JF-10AZ 7.5kw 1.2 0.7 1000×700×900 210kg 1470 65±2 G1/2"
1.1 0.8
1.7 0.5
JF-15AZ 11kw 1.8 0.7 1050×750×1000 380kg 2920 67±2 G3/4"
1.7 0.8
2.5 0.5
JF-20AZ 15kw 2.4 0.7 400kg 67±2 G3/4"
2.3 0.8
1.8 1
1.7 1.2
3.2 0.5
JF-25AZ 18.5kw 3.2 0.7 1380×850×1160 510kg 2940 69±2 G1"
3 0.8
2.6 1
2.5 1.2
JF-30AZ 3.9 0.5 70±2 G1"
22kw 3.8 0.7 520kg
3.6 0.8
3.1 1
2.9 1.2
JF-40AZ 5.3 0.5 1380×850×1160 610kg
30kw 5.2 0.7 2950 72±2 G1"
5 0.8
4.2 1
4 1.2
JF-50AZ 6.8 0.5 1500×1000×1320 750kg 72±2 G11/2 "
37kw 6.7 0.7
6.2 0.8
5.2 1
5 1.2
JF-60AZ 7.4 0.5 1500×1000×1320 760kg 74±2 G11/2 "
45kw 7.4 0.7
7 0.8
6.3 1
6 1.2
JF-75AZ 10.1 0.5 1900×1250×1600 1200kg 2970 76±2 G2"
55kw 10 0.7
9.6 0.8
8 1
7.6 1.2
JF100AZ 13.5 0.4 2000×1250×1670 1350kg 76±2 G2"
13.4 0.5
75kw 13.4 0.7
12.6 0.8
11 1
10.5 1.2
JF-120AZ 75kw 16.4 0.4 1570kg 2970 78±2 G2"
16.2 0.5
90kw 16 0.7
15 0.8
13 1
12.5 1.2
JF-150AZ 75kw 21.2 0.4 2500×1470×1840 2150kg 78±2 G21/2 "
90kw 21.1 0.5
110kw 21 0.7
19.8 0.8
17 1
16.4 1.2
JF-175AZ 90 kw 24.8 0.4 2500×1470×1840 2190kg 2970 78±2 G21/2 "
110 kw 24.6 0.5
132 kw 24.5 0.7
23.2 0.8
20 1
19.4 1.2
JF-200AZ 110 kw 29 0.4 3000×1600×1840 2650kg 81±2 G21/2 "
132 kw 28.7 0.5
160kw 28.7 0.7
27.6 0.8
23.5 1
22.8 1.2
JF-250AZ 132kw 32.5 0.4 3000×1600×1840 2720kg 2975 81±2 G21/2 "
160kw 32.2 0.5
185kw 32 0.7
30.4 0.8
27.4 1
26.8 1.2
JF-300AZ 160kw 36.5 0.4 3200×1980×2150 4150kg 84±2 G3" /DN100
185kw 36.2 0.5
220kw 36 0.7
34.3 0.8
30 1
29.2 1.2
JF-350AZ 185kw 42.8 0.4 3200×1980×2150 4500kg 2980 84±2 G3" /DN100
220kw 42.4 0.5
250kw 42 0.7
40.5 0.8
36.2 1
35.5 1.2
JF-430AZ 220kw 52 0.4 3800×2000×2050 86±2 G3" /DN110
250kw 51.3 0.5
315kw 51 0.7
50.2 0.8
41.5 1
40.5 1.2
JF-480AZ 315kw 66 0.5 3800×2000×2050 2980 84±2 DN125
355kw 65.2 0.7
62 0.8
54.5 1
46.8 1.2
JF-540WZ 400kw 73.5 0.7 3500×2000×2050 84±2 DN150
72 0.8
63.1 1
54.2 1.2
