Винтовые воздушные компрессоры с регулируемой производительностью

Особенности винтовых воздушных компрессоров с регулируемой производительностью
1. Регулировка потока, контроль затрат
Винтовые воздушные компрессоры с регулируемой производительностью могут автоматически регулировать скорость вращения двигателя в соответствии с фактическим расходом сжатого воздуха. Пониженное давление снижает общее потребление энергии всей системой.
Компрессоры с регулируемой частотой вращения уменьшают потребление энергии за счет следующего:
1. Удаление низкоэффективного процесса трансформации в диапазоне от полной загрузки до полной разгрузки компрессора.
2. Избежание затрат электроэнергии во время процесса разгрузки
3. Удержание давления на ремне трубопровода на уровне менее 0.1 бар
4. Снижение среднего рабочего давления
5. Снижение давления в системе для уменьшения утечки
6. Гибкая настройка в диапазоне между 4 до 13 бар, уменьшающая потребление мощности.

2. Функции защиты
1. Защита от рабочей перегрузки и перегрузки по току при непрерывной работе
2. Защита машины путем переключения частоты и управления запуском
3. Защита от недостаточной нагрузки, перегрузки. Устройство обнаружения нулевой скорости.
4. Защита путем управления множественными отказами. Сигнализирующие оповещения.

Компоненты винтовых воздушных компрессоров с регулируемой производительностью
1. Эффективный и надежный двигатель
Компрессоры оснащены более эффективным и надежным двигателем, позволяющим работать в непрерывном режиме. Двигатель имеет сертификат CE, уровень защиты от внешних воздействий - IP23, а класс изоляции — F.

2. Высококачественные надежные клапаны
Тысячи испытаний надежности и безопасности гарантируют качество и долговечность впускного клапана, клапана минимального давления, термостатического клапана, предохранительного клапана.

3. Высококачественные фильтры
Сепараторы для отделения масла собственного производства, масляные фильтры, элементы для отделения масла являются безопасными и надежными. Сепараторы для отделения масла отделяют масло от воздуха так, чтобы содержание масла было менее 3 мкг/г. Воздушный фильтр и масляный фильтр эффективны и имеют длительный срок службы.

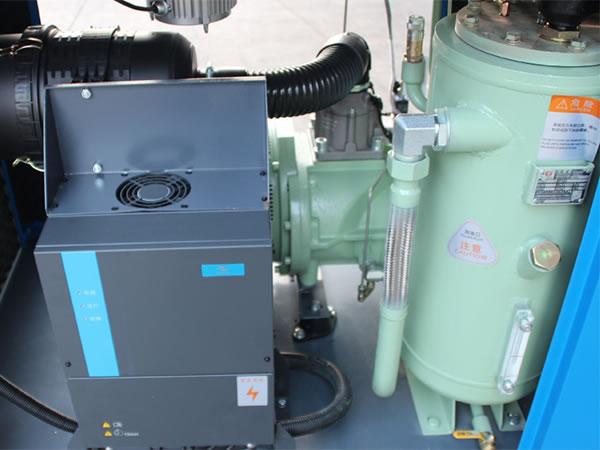

4. Сепаратор для отделения масла
Высокоэффективный воздушно-масляный сепаратор обеспечивает тройное разделение: центробежное, гравитационное и фильтрационное. Содержание масла в воздухе после очистки - менее 3 мкг/г.

Первое разделение: центробежное
Смесь сжатого воздуха внутри компрессора и масла вращается в сепараторе под действием центробежной силы.

Второе разделение: гравитационное
После центробежного разделения, воздушно-масляная смесь ударяет о внутреннюю стенку сосуда, а затем стекает в его нижнюю часть. В нижней части, магнитный фильтр удаляет порошок железа и других мелких металлов, которые были всосаны вместе с воздухом, что предотвращает дальнейшее повреждение сепаратора.

Третье разделение: фильтрация
Для увеличения фильтрующий плоскости используется фильтр складывающегося типа.
Сосотоящий из волокон, цилиндрический фильтр собирает распыленное в воздухе масло.

5. Сенсорная микрокомпьютерная ЖК-панель с отображением данных на английском и китайском языках
Система управления винтовым воздушным компрессором оснащена сенсорной микрокомпьютерной ЖК-панелью с отображением данных на английском и китайском языках. Поддерживаются дистанционное управление и управление посредством цепи. Порт связи для RS 485, протоколы связи Modbus или другие по выбору.

1) Особенности микрокомпьютерного блока управления
1. Сенсорная ЖК-панель на английском и китайском языках;
2. Всесторонняя защита двигателя от короткого замыкания, неверного подсоединения, отсутствия фазы, перегрузки, асимметрии тока;
3. Управление запуском и остановкой двигателя;
4. Защита и оценка степени защиты от обратного хода;
5. Определение и отображение различных температур;
6. Автоматическая установка нагрузки на компрессор для поддержания стабильного давления;
7. Удаленное управление или управление с компрессора;
8. Управление с одной или нескольких машин;
9. Связь через порт RS-485;
10. Управление через сотовый сигнал GPRS. (по выбору заказчика)

2) Функции предупреждения и напоминания на контроллере
1. Индикатор предупреждения замены воздушного фильтра;
2. Индикатор предупреждения замены масляного фильтра;
3. Индикатор предупреждения замены воздушно-масляного сепаратора;
4. Индикатор предупреждения замены масла.

3) Защитные функции микрокомпьютерного контроллера
1. Защита двигателя: защита компрессора двигателя от короткого замыкания, неверного подключения, отсутствия фазы, асимметрии трехфазного питания;
2. Защита от чрезмерного нагрева сжатого воздуха;
3. Защита от обратного хода в компрессоре;
4. Защита от избыточного давления;
5. Защита датчиков температуры и давления;

Применение винтовых воздушных компрессоров с регулируемой производительностью
Воздушные компрессоры Jufeng широко используются в различных областях, включая производство электроники, водоснабжение, электроэнергетику, нефтяную отрасль, химическую промышленность, добычу полезных ископаемых, металлургию, фармацевтику, пищевое производство, авиацию, судостроение, военную отрасль, научные исследования, деревопереработку, легкую промышленность; окраску, стекольное производство, строительство, производство стройматериалов и другие.

Воздушные компрессоры могут быть сгруппированы в три категории: потребительские, профессиональные и промышленные.
• Воздушные компрессоры потребительского класса можно охарактеризовать как одноступенчатые, в форме «блина». Они используются для бытовых задач, таких как накачивание шин и надувных изделий и, возможно, для некоторых пневматических инструментов при низкой нагрузке, таких как степлеры и пистолеты для забивания гвоздей.
• Воздушные компрессоры профессионального класса имеют большую мощность и большее давление воздуха. Они могут двухступенчатыми для возвратно-поступательные движений или ротационными винтовыми. Они позволяют создавать больше энергии для привода нескольких пневматических инструментов при использовании с перерывами.
• Промышленные воздушные компрессоры станут рабочей лошадкой на производстве или надежным источником энергии на установке по бурению нефтяных скважин. Они разработаны для обеспечения постоянного потока сжатого воздуха в течение длительного периода времени и могут принимать колеблющиеся скачки напряжения для использования на заводах основных типов. Эти компрессоры оснащаются высококачественными компонентами, которые позволяют подстроиться под конкретную среду для повышения производительности, энергоэффективности и надежности.

Эксплуатация винтовых воздушных компрессоров с регулируемой производительностью
1. Стандарт питания: 380В/50Гц/3 фазы, 415В/220В/60Гц и другие по запросу заказчика.
2. Метод запуска: прямой запуск при 10А и ниже,запуск переключением со звезды на треугольник на 15А или выше.
3. Температура окружающей среды: -5℃-45℃;
4. Привод: ременной привод/прямой привод.
5. Принимаем запросы на производство компрессоров с давлением до 16 бар
6. Компания оставляет за собой право по совершенствованию продукции и параметров конструкции без предварительного уведомления.

О техническом обслуживании:
Первое обслуживание: после 500 часов работы
Второе и последующие обслуживания: каждые 2000-2500 часов работы

Технические характеристики
Воздушные компрессоры с ременным приводом
Модель Мощность Потребление воздуха(м3/мин) Давление (МПа) Размеры Д*Ш*В Вес (кг) Шум Диаметр выходной трубы
JF-7.5A 5.5kw 0.85 0.7 800×720×950 240kg 62±2 G1/2"
0.78 0.8
0.65 1
0.55 1.2
0.48 1.3
JF-10A 7.5kw 1.2 0.7 800×720×950 250 kg 64±2 G1/2"
1.1 0.8
0.9 1
0.75 1.2
0.65 1.3

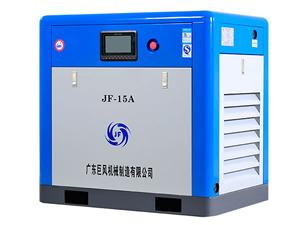

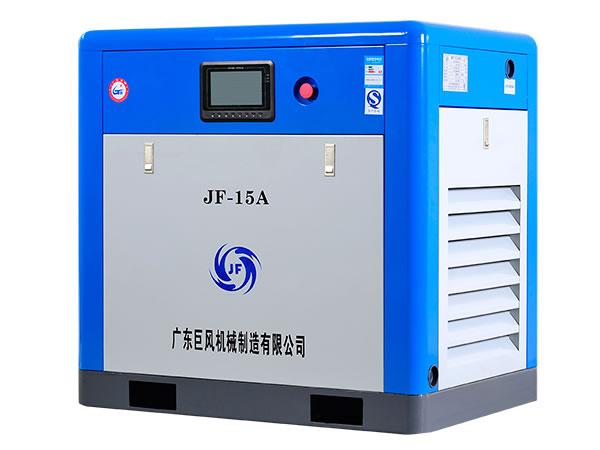

JF-15A 11kw 1.65 0.7 950×800×1160 350 kg 66±2 G3/4"
1.5 0.8
1.3 1
1.1 1.2
1 1.3
JF-20A 15kw 2.5 0.7 950×800×1160 400 kg 67±2 G3/4"
2.3 0.8
2.1 1
1.9 1.2
1.7 1.3
JF-25A 18.5kw 3.2 0.7 1150×900×1380 550 kg 69±2 G1"
3 0.8
2.7 1
2.4 1.2
2.1 1.3

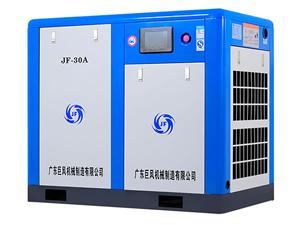

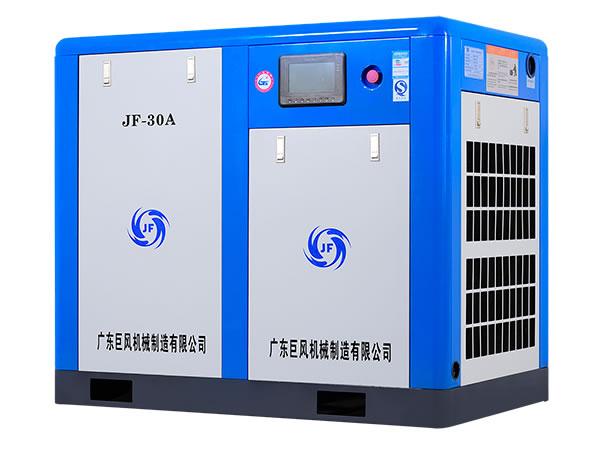

JF-30A 22kw 3.8 0.7 1150×900×1380 600 kg 69±2 G1"
3.6 0.8
3.2 1
2.7 1.2
2.3 1.3
JF-40A 30kw 5.3 0.7 1150×900×1380 650 kg 71±2 G1"
5 0.8
4.5 1
4 1.2
3.6 1.3
JF-50A 37kw 6.8 0.7 1320×1000×1500 800 kg 72±2 G11/2"
6.2 0.8
5.6 1
5 1.2
4.5 1.3
JF-60A 45kw 7.4 0.7 1320×1000×1500 900 kg 73±2 G11/2"
7 0.8
6.2 1
5.6 1.2
5 1.3
JF-75A 55kw 10 0.7 1600×1170×1580 1300 kg 74±2 G11/2"
9.2 0.8
8.5 1
7.6 1.2
6.9 1.3
Воздушные компрессоры с прямым приводом
Модель Мощность Потребление воздуха(м3/мин) Давление (МПа) Размеры (Д*Ш*В) Вес (кг) Об./мин Шум Диаметр выходной трубы
JF-10AZ 7.5kw 1.2 0.7 1000×700×900 210kg 1470 65±2 G1/2"
1.1 0.8
1.7 0.5
JF-15AZ 11kw 1.8 0.7 1050×750×1000 380kg 2920 67±2 G3/4"
1.7 0.8
2.5 0.5
JF-20AZ 15kw 2.4 0.7 400kg 67±2 G3/4"
2.3 0.8
1.8 1
1.7 1.2
3.2 0.5
JF-25AZ 18.5kw 3.2 0.7 1380×850×1160 510kg 2940 69±2 G1"
3 0.8
2.6 1
2.5 1.2
JF-30AZ 3.9 0.5 70±2 G1"
22kw 3.8 0.7 520kg
3.6 0.8
3.1 1
2.9 1.2
JF-40AZ 5.3 0.5 1380×850×1160 610kg
30kw 5.2 0.7 2950 72±2 G1"
5 0.8
4.2 1
4 1.2
JF-50AZ 6.8 0.5 1500×1000×1320 750kg 72±2 G11/2 "
37kw 6.7 0.7
6.2 0.8
5.2 1
5 1.2
JF-60AZ 7.4 0.5 1500×1000×1320 760kg 74±2 G11/2 "
45kw 7.4 0.7
7 0.8
6.3 1
6 1.2
JF-75AZ 10.1 0.5 1900×1250×1600 1200kg 2970 76±2 G2"
55kw 10 0.7
9.6 0.8
8 1
7.6 1.2
JF100AZ 13.5 0.4 2000×1250×1670 1350kg 76±2 G2"
13.4 0.5
75kw 13.4 0.7
12.6 0.8
11 1
10.5 1.2
JF-120AZ 75kw 16.4 0.4 1570kg 2970 78±2 G2"
16.2 0.5
90kw 16 0.7
15 0.8
13 1
12.5 1.2
JF-150AZ 75kw 21.2 0.4 2500×1470×1840 2150kg 78±2 G21/2 "
90kw 21.1 0.5
110kw 21 0.7
19.8 0.8
17 1
16.4 1.2
JF-175AZ 90 kw 24.8 0.4 2500×1470×1840 2190kg 2970 78±2 G21/2 "
110 kw 24.6 0.5
132 kw 24.5 0.7
23.2 0.8
20 1
19.4 1.2
JF-200AZ 110 kw 29 0.4 3000×1600×1840 2650kg 81±2 G21/2 "
132 kw 28.7 0.5
160kw 28.7 0.7
27.6 0.8
23.5 1
22.8 1.2
JF-250AZ 132kw 32.5 0.4 3000×1600×1840 2720kg 2975 81±2 G21/2 "
160kw 32.2 0.5
185kw 32 0.7
30.4 0.8
27.4 1
26.8 1.2
JF-300AZ 160kw 36.5 0.4 3200×1980×2150 4150kg 84±2 G3" /DN100
185kw 36.2 0.5
220kw 36 0.7
34.3 0.8
30 1
29.2 1.2
JF-350AZ 185kw 42.8 0.4 3200×1980×2150 4500kg 2980 84±2 G3" /DN100
220kw 42.4 0.5
250kw 42 0.7
40.5 0.8
36.2 1
35.5 1.2
JF-430AZ 220kw 52 0.4 3800×2000×2050 86±2 G3" /DN110
250kw 51.3 0.5
315kw 51 0.7
50.2 0.8
41.5 1
40.5 1.2
JF-480AZ 315kw 66 0.5 3800×2000×2050 2980 84±2 DN125
355kw 65.2 0.7
62 0.8
54.5 1
46.8 1.2
JF-540WZ 400kw 73.5 0.7 3500×2000×2050 84±2 DN150
72 0.8
63.1 1
54.2 1.2
