Ротационные винтовые воздушные компрессоры с резервуаром

1. Эффективный и надежный двигатель
Компрессоры оснащены более эффективным и надежным двигателем, позволяющим работать в непрерывном режиме. Двигатель имеет сертификат CE, уровень защиты от внешних воздействий - IP23, а класс изоляции — F.

2. Высококачественные надежные клапаны
Тысячи испытаний надежности и безопасности гарантируют качество и долговечность впускного клапана, клапана минимального давления, термостатического клапана, предохранительного клапана.

3. Высококачественные фильтры
Сепараторы для отделения масла собственного производства, масляные фильтры, элементы для отделения масла являются безопасными и надежными. Сепараторы для отделения масла отделяют масло от воздуха так, чтобы содержание масла было менее 3 мкг/г. Воздушный фильтр и масляный фильтр эффективны и имеют длительный срок службы.

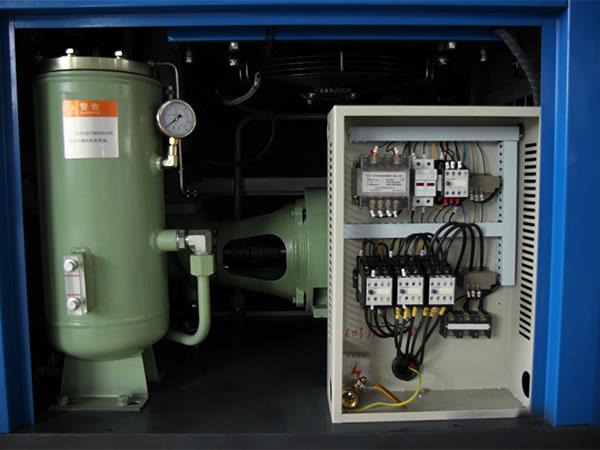

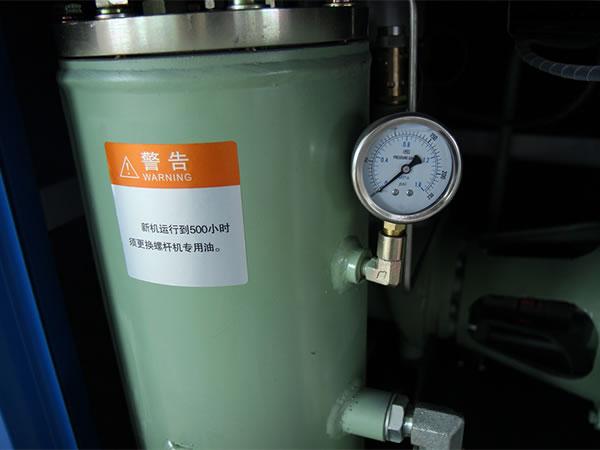

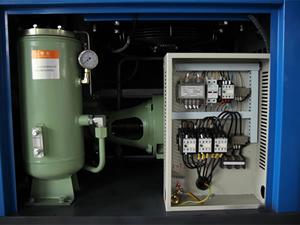

4. Сепаратор для отделения масла
Высокоэффективный воздушно-масляный сепаратор обеспечивает тройное разделение: центробежное, гравитационное и фильтрационное. Содержание масла в воздухе после очистки - менее 3 мкг/г.

Первое разделение: центробежное
Смесь сжатого воздуха внутри компрессора и масла вращается в сепараторе под действием центробежной силы.

Второе разделение: гравитационное
После центробежного разделения, воздушно-масляная смесь ударяет о внутреннюю стенку сосуда, а затем стекает в его нижнюю часть. В нижней части, магнитный фильтр удаляет порошок железа и других мелких металлов, которые были всосаны вместе с воздухом, что предотвращает дальнейшее повреждение сепаратора.

Третье разделение: фильтрация
Для увеличения фильтрующий плоскости используется фильтр складывающегося типа.
Сосотоящий из волокон, цилиндрический фильтр собирает распыленное в воздухе масло.

5. Сенсорная микрокомпьютерная ЖК-панель с отображением данных на английском и китайском языках
Система управления винтовым воздушным компрессором оснащена сенсорной микрокомпьютерной ЖК-панелью с отображением данных на английском и китайском языках. Поддерживаются дистанционное управление и управление посредством цепи. Порт связи для RS 485, протоколы связи Modbus или другие по выбору.

1) Особенности микрокомпьютерного блока управления
1. Сенсорная ЖК-панель на английском и китайском языках;
2. Всесторонняя защита двигателя от короткого замыкания, неверного подсоединения, отсутствия фазы, перегрузки, асимметрии тока;
3. Управление запуском и остановкой двигателя;
4. Защита и оценка степени защиты от обратного хода;
5. Определение и отображение различных температур;
6. Автоматическая установка нагрузки на компрессор для поддержания стабильного давления;
7. Удаленное управление или управление с компрессора;
8. Управление с одной или нескольких машин;
9. Связь через порт RS-485;
10. Управление через сотовый сигнал GPRS. (по выбору заказчика)

2) Функции предупреждения и напоминания на контроллере
1. Индикатор предупреждения замены воздушного фильтра;
2. Индикатор предупреждения замены масляного фильтра;
3. Индикатор предупреждения замены воздушно-масляного сепаратора;
4. Индикатор предупреждения замены масла.

3) Защитные функции микрокомпьютерного контроллера
1. Защита двигателя: защита компрессора двигателя от короткого замыкания, неверного подключения, отсутствия фазы, асимметрии трехфазного питания;
2. Защита от чрезмерного нагрева сжатого воздуха;
3. Защита от обратного хода в компрессоре;
4. Защита от избыточного давления;
5. Защита датчиков температуры и давления;

Применение ротационных винтовых воздушных компрессоров с резервуаром
Воздушные компрессоры Jufeng широко используются в различных областях, включая производство электроники, водоснабжение, электроэнергетику, нефтяную отрасль, химическую промышленность, добычу полезных ископаемых, металлургию, фармацевтику, пищевое производство, авиацию, судостроение, военную отрасль, научные исследования, деревопереработку, легкую промышленность; окраску, стекольное производство, строительство, производство стройматериалов и другие.

Воздушные компрессоры могут быть сгруппированы в три категории: потребительские, профессиональные и промышленные.
• Воздушные компрессоры потребительского класса можно охарактеризовать как одноступенчатые, в форме «блина». Они используются для бытовых задач, таких как накачивание шин и надувных изделий и, возможно, для некоторых пневматических инструментов при низкой нагрузке, таких как степлеры и пистолеты для забивания гвоздей.
• Воздушные компрессоры профессионального класса имеют большую мощность и большее давление воздуха. Они могут двухступенчатыми для возвратно-поступательные движений или ротационными винтовыми. Они позволяют создавать больше энергии для привода нескольких пневматических инструментов при использовании с перерывами.
• Промышленные воздушные компрессоры станут рабочей лошадкой на производстве или надежным источником энергии на установке по бурению нефтяных скважин. Они разработаны для обеспечения постоянного потока сжатого воздуха в течение длительного периода времени и могут принимать колеблющиеся скачки напряжения для использования на заводах основных типов. Эти компрессоры оснащаются высококачественными компонентами, которые позволяют подстроиться под конкретную среду для повышения производительности, энергоэффективности и надежности.

Эксплуатация ротационных винтовых воздушных компрессоров с резервуаром
1. Стандарт питания: 380В/50Гц/3 фазы, 415В/220В/60Гц и другие по запросу заказчика.
2. Метод запуска: прямой запуск при 10А и ниже,запуск переключением со звезды на треугольник на 15А или выше.
3. Температура окружающей среды: -5℃-45℃;
4. Привод: ременной привод/прямой привод.
5. Принимаем запросы на производство компрессоров с давлением до 16 бар
6. Компания оставляет за собой право по совершенствованию продукции и параметров конструкции без предварительного уведомления.

О техническом обслуживании:
Первое обслуживание: после 500 часов работы
Второе и последующие обслуживания: каждые 2000-2500 часов работы

Технические характеристики

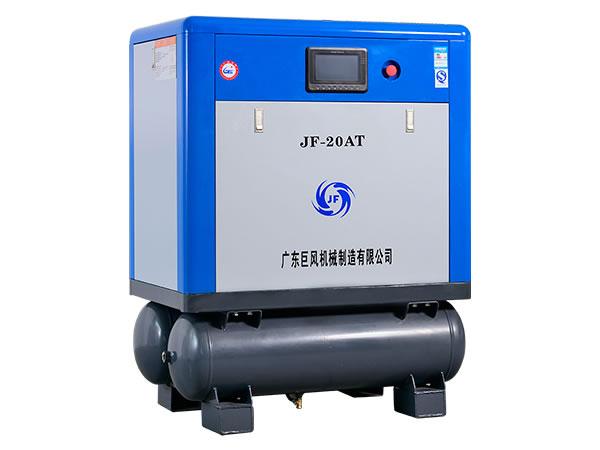

JF-10AT
JF-15AT
JF-20AT
Давление на выходе 0.8 МПа Давление на выходе 0.8 МПа Давление на выходе 0.8 МПа
Потребление воздуха 1.05 м³/мин Потребление воздуха 1.52 м³/мин Потребление воздуха 2.3 м³/мин
Метод охлаждения Воздушное охлаждение Метод охлаждения Воздушное охлаждение Метод охлаждения Воздушное охлаждение
Температура на выходе Температура окружающей среды + 12 ℃ Температура на выходе Температура окружающей среды + 12 ℃ Температура на выходе Температура окружающей среды + 12 ℃
Мощность двигателя 7.5 кВт Мощность двигателя 11 кВт Мощность двигателя 15 кВт
Об./мин двигателя 1470 об./мин Об./мин двигателя 2900 об./мин Об./мин двигателя 2920 об./мин
Питание 380В/3 фазы/50Гц Питание 380В/3 фазы/50Гц Питание 380В/3 фазы/50Гц
Метод запуска Прямой запуск Метод запуска Запуск переключением со звезды на треугольник Метод запуска Запуск переключением со звезды на треугольник
Изоляция Класс F Изоляция Класс F Изоляция Класс F
Защита от проникновения IP54 Защита от проникновения IP23/IP54 Защита от проникновения IP 23/54
Температура окружающей среды -5 ~ 42 ℃ Температура окружающей среды -5 ~ 45 ℃ Температура окружающей среды -5 ~ 45 ℃
Привод Прямой привод Привод Прямой привод Привод Прямой привод
Шум 62±2 дБ(а) Шум 62±2 дБ(а) Шум 64±2 дБ(а)
Содержание масла ≤3 мкг/г Содержание масла ≤3 мкг/г Содержание масла ≤3 мкг/г
Объем резервуара под масло 4.5 л Объем резервуара под масло 9 л Объем резервуара под масло 9 л
Воздухоприемник 65л /резервуар Воздухоприемник 72.5л /резервуар Воздухоприемник 75л /резервуар
Диаметр трубы воздушного выхода G1/2" Диаметр трубы воздушного выхода G3/4" Диаметр трубы воздушного выхода G3/4"
Вес 275 кг Вес 450 кг Вес 480 кг
Размеры 1000*700*1270 мм Размеры 1050*750*1400 мм Размеры 1050*750*1380 мм
