Ротационные винтовые воздушные компрессоры

Ротационный винтовой компрессор, Воздушный компрессор, Промышленный воздушный компрессор

Компоненты ротационных винтовых воздушных компрессоров
1. Двухвинтовая компрессорная головка
Компрессоры оснащаются немецкими технологичными компрессорными головками третьего поколения GU, представляющими собой асимметричные двухвинтовые компрессорные головки с осевых воздушным входом. Расчетный срок службы прочных подшипников NFK составляет более 120 000 часов.

2. Эффективный и надежный двигатель
Компрессоры оснащены более эффективным и надежным двигателем, позволяющим работать в непрерывном режиме. Двигатель имеет сертификат CE, уровень защиты от внешних воздействий - IP23, а класс изоляции — F.

3. Высококачественные надежные клапаны
Тысячи испытаний надежности и безопасности гарантируют качество и долговечность впускного клапана, клапана минимального давления, термостатического клапана, предохранительного клапана.

4. Высококачественные фильтры
Сепараторы для отделения масла собственного производства, масляные фильтры, элементы для отделения масла являются безопасными и надежными. Сепараторы для отделения масла отделяют масло от воздуха так, чтобы содержание масла было менее 3 мкг/г. Воздушный фильтр и масляный фильтр эффективны и имеют длительный срок службы.

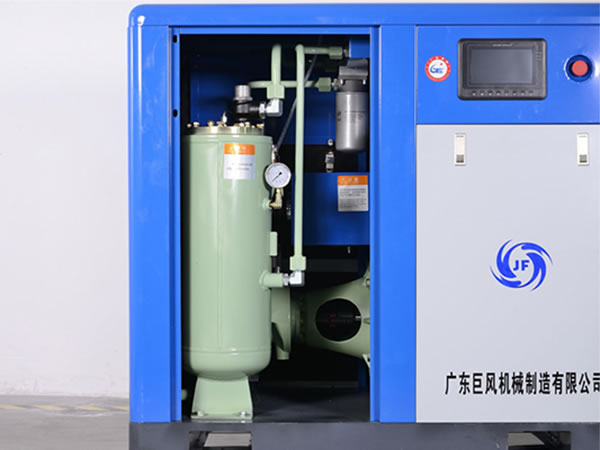

5. Сепаратор для отделения масла
Высокоэффективный воздушно-масляный сепаратор обеспечивает тройное разделение: центробежное, гравитационное и фильтрационное. Содержание масла в воздухе после очистки - менее 3 мкг/г.

Первое разделение: центробежное
Смесь сжатого воздуха внутри компрессора и масла вращается в сепараторе под действием центробежной силы.

Второе разделение: гравитационное
После центробежного разделения, воздушно-масляная смесь ударяет о внутреннюю стенку сосуда, а затем стекает в его нижнюю часть. В нижней части, магнитный фильтр удаляет порошок железа и других мелких металлов, которые были всосаны вместе с воздухом, что предотвращает дальнейшее повреждение сепаратора.

Третье разделение: фильтрация
Для увеличения фильтрующий плоскости используется фильтр складывающегося типа.
Сосотоящий из волокон, цилиндрический фильтр собирает распыленное в воздухе масло.

6. Сенсорная микрокомпьютерная ЖК-панель с отображением данных на английском и китайском языках

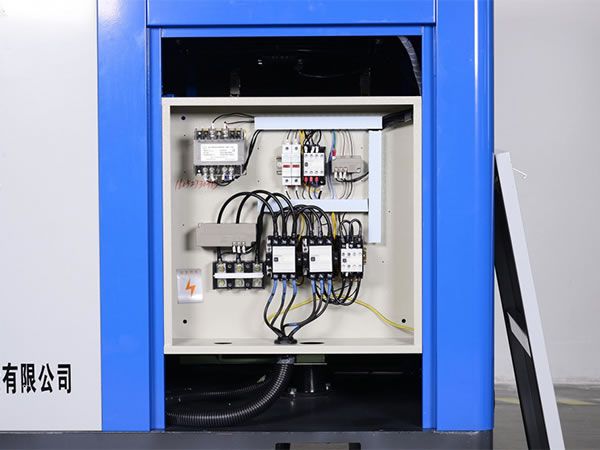

Система управления винтовым воздушным компрессором оснащена сенсорной микрокомпьютерной ЖК-панелью с отображением данных на английском и китайском языках. Поддерживаются дистанционное управление и управление посредством цепи. Порт связи для RS 485, протоколы связи Modbus или другие по выбору.

1) Особенности микрокомпьютерного блока управления
1. Сенсорная ЖК-панель на английском и китайском языках;
2. Всесторонняя защита двигателя от короткого замыкания, неверного подсоединения, отсутствия фазы, перегрузки, асимметрии тока;
3. Управление запуском и остановкой двигателя;
4. Защита и оценка степени защиты от обратного хода;
5. Определение и отображение различных температур;
6. Автоматическая установка нагрузки на компрессор для поддержания стабильного давления;
7. Удаленное управление или управление с компрессора;
8. Управление с одной или нескольких машин;
9. Связь через порт RS-485;
10. Управление через сотовый сигнал GPRS. (по выбору заказчика)

2) Функции предупреждения и напоминания на контроллере
1. Индикатор предупреждения замены воздушного фильтра;
2. Индикатор предупреждения замены масляного фильтра;
3. Индикатор предупреждения замены воздушно-масляного сепаратора;
4. Индикатор предупреждения замены масла.

3) Защитные функции микрокомпьютерного контроллера
1. Защита двигателя: защита компрессора двигателя от короткого замыкания, неверного подключения, отсутствия фазы, асимметрии трехфазного питания;
2. Защита от чрезмерного нагрева сжатого воздуха;
3. Защита от обратного хода в компрессоре;
4. Защита от избыточного давления;
5. Защита датчиков температуры и давления;

Применение винтовых воздушных компрессоров
Воздушные компрессоры Jufeng широко используются в различных областях, включая производство электроники, водоснабжение, электроэнергетику, нефтяную отрасль, химическую промышленность, добычу полезных ископаемых, металлургию, фармацевтику, пищевое производство, авиацию, судостроение, военную отрасль, научные исследования, деревопереработку, легкую промышленность; окраску, стекольное производство, строительство, производство стройматериалов и другие.

Воздушные компрессоры могут быть сгруппированы в три категории: потребительские, профессиональные и промышленные.
• Воздушные компрессоры потребительского класса можно охарактеризовать как одноступенчатые, в форме «блина». Они используются для бытовых задач, таких как накачивание шин и надувных изделий и, возможно, для некоторых пневматических инструментов при низкой нагрузке, таких как степлеры и пистолеты для забивания гвоздей.
• Воздушные компрессоры профессионального класса имеют большую мощность и большее давление воздуха. Они могут двухступенчатыми для возвратно-поступательные движений или ротационными винтовыми. Они позволяют создавать больше энергии для привода нескольких пневматических инструментов при использовании с перерывами.
• Промышленные воздушные компрессоры станут рабочей лошадкой на производстве или надежным источником энергии на установке по бурению нефтяных скважин. Они разработаны для обеспечения постоянного потока сжатого воздуха в течение длительного периода времени и могут принимать колеблющиеся скачки напряжения для использования на заводах основных типов. Эти компрессоры оснащаются высококачественными компонентами, которые позволяют подстроиться под конкретную среду для повышения производительности, энергоэффективности и надежности.

Условия эксплуатации винтовых воздушных компрессоров
1. Стандарт питания: 380В/50Гц/3 фазы, 415В/220В/60Гц и другие по запросу заказчика.
2. Метод запуска: прямой запуск при 10А и ниже,запуск переключением со звезды на треугольник на 15А или выше.
3. Температура окружающей среды: -5℃-45℃;
4. Привод: ременной привод/прямой привод.
5. Принимаем запросы на производство компрессоров с давлением до 16 бар
6. Компания оставляет за собой право по совершенствованию продукции и параметров конструкции без предварительного уведомления.

О техническом обслуживании:
Первое обслуживание: после 500 часов работы
Второе и последующие обслуживания: каждые 2000-2500 часов работы

Технические параметры

Воздушные компрессоры с ременным приводом
Модель Мощность Потребление воздуха(м³/мин) Давление (МПа) Размеры Д*Ш*В Вес ( кг) Шум Диаметр выходной трубы
JF-7.5A 5.5 кВт 0.85 0.7 800×720×950 240 кг 62±2 G1/2"
0.78 0.8
0.65 1
0.55 1.2
0.48 1.3

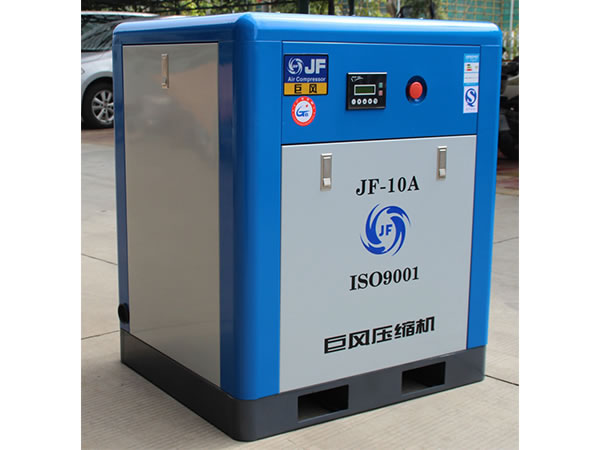

JF-10A 7.5 кВт 1.2 0.7 800×720×950 250 кг 64±2 G1/2"
1.1 0.8
0.9 1
0.75 1.2
0.65 1.3

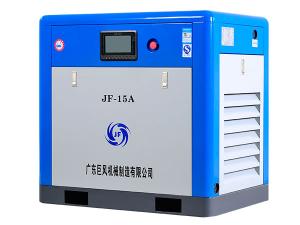

JF-15A
1.65 0.7 950×800×1160 350 кг 66±2 G3/4"

1.5 0.8
11 кВт 1.3 1

1.1 1.2

1 1.3

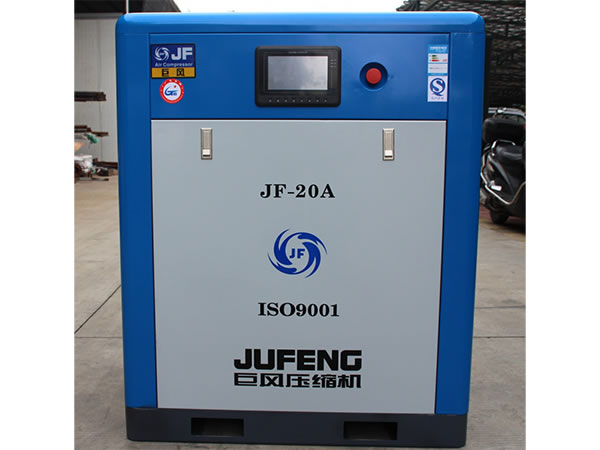

JF-20A 15 кВт 2.5 0.7 950×800×1160 400 кг 67±2 G3/4"
2.3 0.8
2.1 1
1.9 1.2
1.7 1.3
JF-25A 18.5 кВт 3.2 0.7 1150×900×1380 550 кг 69±2 G1"
3 0.8
2.7 1
2.4 1.2
2.1 1.3

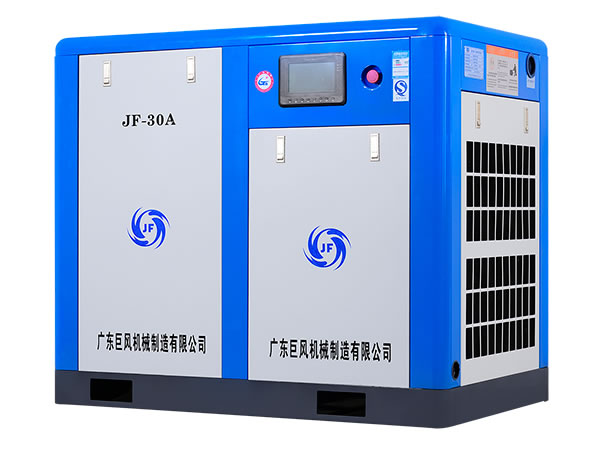

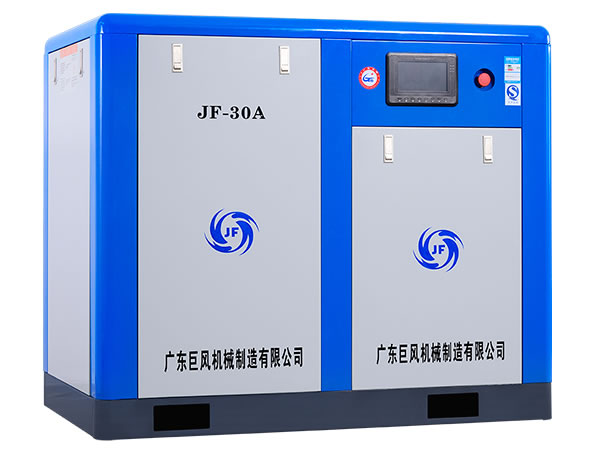

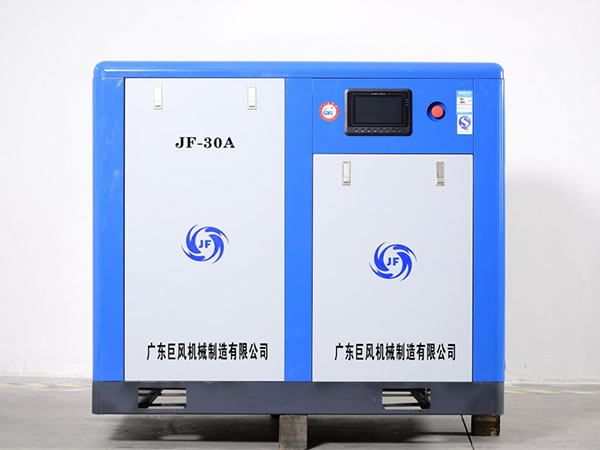

JF-30A 22 кВт 3.8 0.7 1150×900×1380 600 кг 69±2 G1"
3.6 0.8
3.2 1
2.7 1.2
2.3 1.3
JF-40A 30 кВт 5.3 0.7 1150×900×1380 650 кг 71±2 G1"
5 0.8
4.5 1
4 1.2
3.6 1.3
JF-50A 37 кВт 6.8 0.7 1320×1000×1500 800 кг 72±2 G11/2"
6.2 0.8
5.6 1
5 1.2
4.5 1.3
JF-60A 45 кВт 7.4 0.7 1320×1000×1500 900 кг 73±2 G11/2"
7 0.8
6.2 1
5.6 1.2
5 1.3
JF-75A 55 кВт 10 0.7 1600×1170×1580 1300 кг 74±2 G11/2"
9.2 0.8
8.5 1
7.6 1.2
6.9 1.3
Воздушные компрессоры с прямым приводом
Модель Мощность Потребление воздуха(м³/мин) Давление (МПа) Размеры (Д*Ш*В) Вес ( кг) Об./мин Шум Диаметр выходной трубы
JF-10AZ 7.5 кВт 1.2 0.7 1000×700×900 210 кг 1470 65±2 G1/2"
1.1 0.8
1.7 0.5
JF-15AZ 11 кВт 1.8 0.7 1050×750×1000 380 кг 2920 67±2 G3/4"
1.7 0.8
2.5 0.5
JF-20AZ 15 кВт 2.4 0.7 400 кг 67±2 G3/4"
2.3 0.8
1.8 1
1.7 1.2
3.2 0.5
JF-25AZ 18.5 кВт 3.2 0.7 1380×850×1160 510 кг 2940 69±2 G1"
3 0.8
2.6 1
2.5 1.2
JF-30AZ 3.9 0.5 70±2 G1"
22 кВт 3.8 0.7 520 кг
3.6 0.8
3.1 1
2.9 1.2
JF-40AZ 5.3 0.5 1380×850×1160 610 кг
30 кВт 5.2 0.7 2950 72±2 G1"
5 0.8
4.2 1
4 1.2
JF-50AZ 6.8 0.5 1500×1000×1320 750 кг 72±2 G11/2 "
37 кВт 6.7 0.7
6.2 0.8
5.2 1
5 1.2
JF-60AZ 7.4 0.5 1500×1000×1320 760 кг 74±2 G11/2 "
45 кВт 7.4 0.7
7 0.8
6.3 1
6 1.2
JF-75AZ 10.1 0.5 1900×1250×1600 1200 кг 2970 76±2 G2"
55 кВт 10 0.7
9.6 0.8
8 1
7.6 1.2
JF100AZ 13.5 0.4 2000×1250×1670 1350 кг 76±2 G2"
13.4 0.5
75 кВт 13.4 0.7
12.6 0.8
11 1
10.5 1.2
JF-120AZ 75 кВт 16.4 0.4 1570 кг 2970 78±2 G2"
16.2 0.5
90 кВт 16 0.7
15 0.8
13 1
12.5 1.2
JF-150AZ 75 кВт 21.2 0.4 2500×1470×1840 2150 кг 78±2 G21/2 "
90 кВт 21.1 0.5
110 кВт 21 0.7
19.8 0.8
17 1
16.4 1.2
JF-175AZ 90 кВт 24.8 0.4 2500×1470×1840 2190 кг 2970 78±2 G21/2 "
110 кВт 24.6 0.5
132 кВт 24.5 0.7
23.2 0.8
20 1
19.4 1.2
JF-200AZ 110 кВт 29 0.4 3000×1600×1840 2650 кг 81±2 G21/2 "
132 кВт 28.7 0.5
160 кВт 28.7 0.7
27.6 0.8
23.5 1
22.8 1.2
JF-250AZ 132 кВт 32.5 0.4 3000×1600×1840 2720 кг 2975 81±2 G21/2 "
160 кВт 32.2 0.5
185 кВт 32 0.7
30.4 0.8
27.4 1
26.8 1.2
JF-300AZ 160 кВт 36.5 0.4 3200×1980×2150 4150 кг 84±2 G3" /DN100
185 кВт 36.2 0.5
220 кВт 36 0.7
34.3 0.8
30 1
29.2 1.2
JF-350AZ 185 кВт 42.8 0.4 3200×1980×2150 4500 кг 2980 84±2 G3" /DN100
220 кВт 42.4 0.5
250 кВт 42 0.7
40.5 0.8
36.2 1
35.5 1.2
JF-430AZ 220 кВт 52 0.4 3800×2000×2050
86±2 G3" /DN110
250 кВт 51.3 0.5
315 кВт 51 0.7
50.2 0.8
41.5 1
40.5 1.2
JF-480AZ 315 кВт 66 0.5 3800×2000×2050
2980 84±2 DN125
355 кВт 65.2 0.7
62 0.8
54.5 1
46.8 1.2
JF-540WZ 400 кВт 73.5 0.7 3500×2000×2050
84±2 DN150
72 0.8
63.1 1
54.2 1.2
