Воздухосборники

Описание воздухосбоников
Воздухосборник, также называемый резервуаром для хранения воздуха, является своего рода сосудом под давлением, специально используемым для хранения и предотвращения утечки сжатого воздуха. Он призван предотвращать частые погрузки и разгрузки воздушного компрессора и избавляться от большей части жидкостей в воздушных компрессорах, холодоосушителях и соответствующих фильтрах, на оборудовании, источниках питания, станциях сжатого воздуха.

Конструкция воздухосборников
Воздухосборник, как правило, состоит из цилиндра, выпуклого днища, фланца, соединителя, уплотнительных элементов и стойки. Кроме того, существуют и другие компоненты, такие как клапан безопасности, манометр и клапан сброса.

Применение
Воздухосборник является своего рода сосудом под давлением, специально используемым для хранения и предотвращения утечки сжатого воздуха. Он призван предотвращать частые погрузки и разгрузки воздушного компрессора и избавляться от большей части жидкостей в воздушных компрессорах, холодоосушителях и соответствующих фильтрах, на оборудовании, источниках питания, станциях сжатого воздуха.

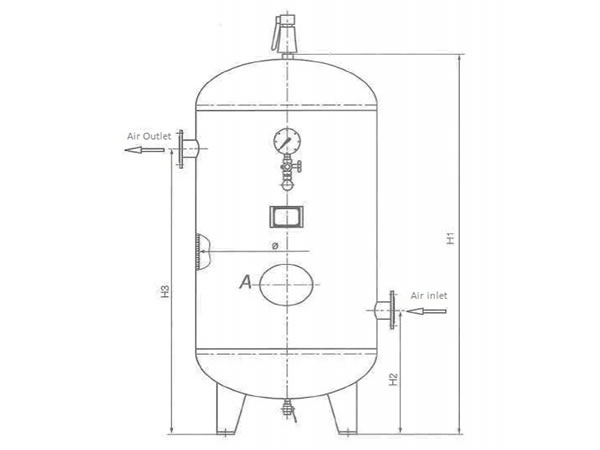

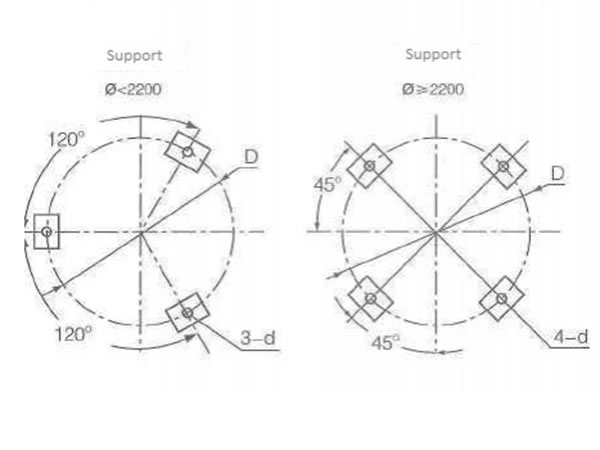

Технические параметры воздухосборников
NO. Спецификация Расчетная температура℃ Общая HH1 Внутренний диаметр Φ Воздушный вход Воздушный выход Стойка Соединитель впускного клапана Соединитель выпускного клапана
Объем/давление H2 DN Резьба H3 DN Резьба D d
1 0.1/0.8 110 1103 400 479
Rp1/2 804
Rp1/2

Rp1/2 R1/2
2 0.1/1.0
1103 400 479

804





3 0.2/0.8 110 1230 550 505
Rp1 1000
Rp1

Rp1/2 R1/2
4 0.2/1.0 1230 550 505
1000
5 0.3/0.8 110 1589 550 642 50 Rp11/2 1242 50 Rp11/2 400 20 Rp1/2 R1/2
6 0.3/1.0 1589 642 1242
7 0.6/1.0 110 1900 700 680 65 Rp11/2 1550 65 Rp11/2 490 24 Rp1/2 R1/2
8 0.6/0.8 1902 681 1551
9 1.0/0.8 110 2305 800 690 65 Rp11/2 1920 65 Rp11/2 560 24 Rp3/4 R1/2
10 1.0/1.0 2307 691 1921
11 1.5/0.8 110 2265 1000 760 65 Rp2 1810 65 Rp2 700 24 Rp3/4 R1/2
12 1.5/1.0 2265 760 1810
13 2.0/1.0 110 2780 1000 760 80 Rp2 2320 80 Rp2 700 24 Rp11/2 R1/2
14 2.0/1.0 2780 760 2320
15 2.5/0.8 110 3300 1000 760 80
2840 80
700 24 Rp11/2 R1/2
16 2.5/1.0 3300 760 2840
17 3.0/0.8 110 2920 1200 850 80
2410 80
906 24 Rp11/2 R3/4
18 3.0/1.0 2922 851 2411
19 4.0/0.8 110 3030 1400 910 100
2470 100
1050 24 Rp11/2 R3/4
20 4.0/1.0 3032 911 2471
21 5.0/0.8 110 3630 1400 910 100
2990 100
1050 24 Rp2 R3/4
22 5.0/1.0 3632 911 2991
23 6.0/0.8 110 4230 1400 910 100
3620 100
1050 24 Rp2 R3/4
24 6.0/0.8 4232 911 3621
25 8.0/0.8 110 3154 2000 1082 125
2362 125
1500 32 Rp2 R3/4
26 8.0/1.0 3156 1083 2363
27 10.0/0.8 110 3754 2000 1082 150
2962 150
1500 32 Rp21/2 R3/4
28 10.0/1.0 3756 1083 2963
29 12.0/0.8 110 4354 2000 1082 150
3562 150
1500 32 Rp21/2 R3/4
30 12.0/1.0 4356 1083 3563
31 15.0/0.8 110 4531 2200 1208 150
3618 150
1650 32 Rp21/2 R1
32 15.0/1.0 4533 1209 3619
33 20.0/0.8 110 5036 2400 1348 200
4108 200
1800 32 Rp3 R1
34 20.0/1.0 5040 1350 4110
35 25.0/0.8 110 6146 2400 1348 200
5068 200
1800 32 Rp3 R1
36 25.0/1.0 6150 1350 5070
37 30.0/0.8 110 6706 2500 1373 200
5603 200
1875 36 Rp3 R1
38 30.0/1.0 6710 1375 5605
39 40.0/0.8 110 8676 2500 1373 200
7413 200
1875 36 Rp3 R1
40 40.0/1.0 8680 1375 7415

Применение винтовых воздушных компрессоров
Воздушные компрессоры Jufeng широко используются в различных областях, включая производство электроники, водоснабжение, электроэнергетику, нефтяную отрасль, химическую промышленность, добычу полезных ископаемых, металлургию, фармацевтику, пищевое производство, авиацию, судостроение, военную отрасль, научные исследования, деревопереработку, легкую промышленность; окраску, стекольное производство, строительство, производство стройматериалов и другие.

Воздушные компрессоры могут быть сгруппированы в три категории: потребительские, профессиональные и промышленные.
• Воздушные компрессоры потребительского класса можно охарактеризовать как одноступенчатые, в форме «блина». Они используются для бытовых задач, таких как накачивание шин и надувных изделий и, возможно, для некоторых пневматических инструментов при низкой нагрузке, таких как степлеры и пистолеты для забивания гвоздей.
• Воздушные компрессоры профессионального класса имеют большую мощность и большее давление воздуха. Они могут двухступенчатыми для возвратно-поступательные движений или ротационными винтовыми. Они позволяют создавать больше энергии для привода нескольких пневматических инструментов при использовании с перерывами.
• Промышленные воздушные компрессоры станут рабочей лошадкой на производстве или надежным источником энергии на установке по бурению нефтяных скважин. Они разработаны для обеспечения постоянного потока сжатого воздуха в течение длительного периода времени и могут принимать колеблющиеся скачки напряжения для использования на заводах основных типов. Эти компрессоры оснащаются высококачественными компонентами, которые позволяют подстроиться под конкретную среду для повышения производительности, энергоэффективности и надежности.

Условия эксплуатации винтовых воздушных компрессоров
1. Стандарт питания: 380В/50Гц/3 фазы, 415В/220В/60Гц и другие по запросу заказчика.
2. Метод запуска: прямой запуск при 10А и ниже,запуск переключением со звезды на треугольник на 15А или выше.
3. Температура окружающей среды: -5℃-45℃;
4. Привод: ременной привод/прямой привод.
5. Принимаем запросы на производство компрессоров с давлением до 16 бар
6. Компания оставляет за собой право по совершенствованию продукции и параметров конструкции без предварительного уведомления.
