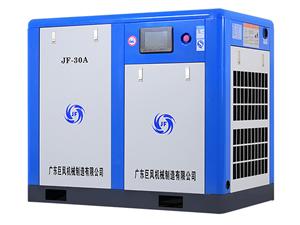

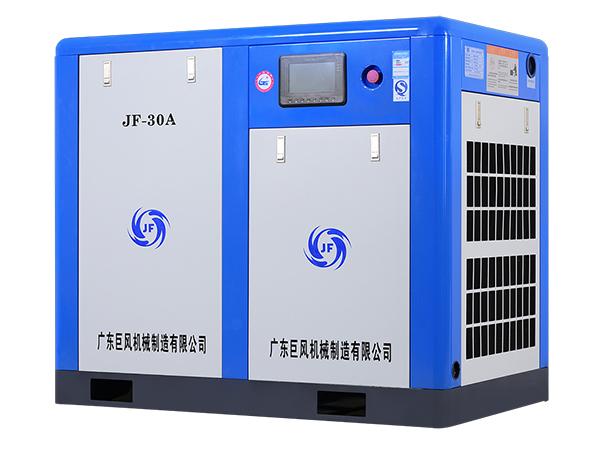

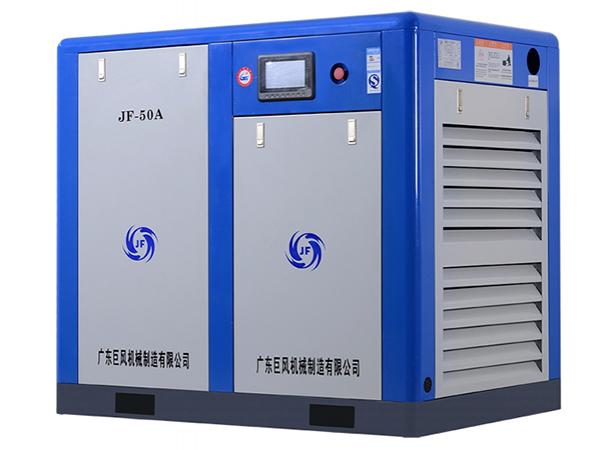

Ротационные винтовые воздушные компрессоры с прямым приводом

1. Коэффициент полезного действия
Коэффициент полезного действия воздушных компрессоров с прямым приводом и шестеренчатым приводом составляет 98-99%, для воздушных компрессоров с ременным приводом этот показатель варьируется от 94% до 98%.

2. Расход энергии без нагрузки
Когда используется шестеренчатый привод, чтобы обеспечить подачу масла редуктору, необходимо соблюдать давление нулевой нагрузки 2,5 бар, в некоторых случаях 4 бар. Что касается компрессоров с прямым или ременным приводом, теоретически давление нулевой нагрузки должно быть равно нулю, так как поглощенного роторами масла достаточно для смазки ротора и подшипников. Однако в целях безопасности следует поддерживать давление 0,5 бар.

Рассмотрим воздушный компрессор с шестеренчатым приводом мощностью 160 кВт. Он работает 8 000 часов в год, 15% из которых (около 1 200 часов) происходит в режиме холостого хода. Как следствие, дополнительные затраты электроэнергии составляют на 28 800 кВт больше, чем у воздушных компрессоров с ременным или прямым приводом аналогичной мощности. Предположим, разность давлений компрессоров с шестеренчатым и ременным/прямым приводом равняется 2 бар (около 15% от разницы в потреблении энергии). В долгосрочной перспективе это приведет к существенным расходам.

3. Изменение давления установленного воздушного компрессора
В силу изменения технологических условий производства, давление ранее приобретенного воздушного компрессора может оказаться слишком высоким или низким. В связи с чем, возникает потребность регулирования давления.

В то же время, если вы используете воздушный компрессор с шестереночным приводом, изменение давления – довольно сложная задача, требующая существенных финансовых затрат.
Если вы используете компрессор с прямым приводом, всё намного проще.
Что касается компрессоров с ременным приводом, для того чтобы изменить давление, потребуется заменить ременное колесо и сам ремень.

4. Эксплуатационные затраты
Во всех винтовых воздушных компрессорах используется кольцеобразное уплотнение вала, которое периодически требует замены.

В воздушном компрессоре с шестеренчатым приводом уплотнение вала может быть заменено только после разделения двигателя и муфты. На это уходит большое количество усилий и времени, что говорит о высоких эксплуатационных затратах. В случае с воздушными компрессорами с ременным и прямым приводом, достаточно разобрать муфту и колесо ременной передачи, что намного проще.

В случае повреждения двигателя или подшипника ротора компрессора с шестеренчатым приводом, связанные с ними ключевые компоненты также будут в той или иной степени повреждены, чего не происходит с компрессорами с ременным и прямым приводом.

Технические характеристики
Модель JF-30AZ JF-40AZ JF-50AZ JF-60AZ JF-75AZ JF-100AZ JF-120AZ JF-150AZ JF-175AZ JF-200AZ JF-250AZ JF-300AZ JF-350AZ
FAD/Давление нагнетания м³/мин/мПа 3.8/0.7 5.3/0.7 6.8/0.7 7.4/0.7 10.8/0.7 13.8/0.7 16.5/0.7 21/0.7 24.1/0.7 28.7/0.7 32.0/0.7 36.7/0.7 43.0/0.7
3.6/0.8 5.0/0.8 6.2/0.8 7.0/0.8 9.6/0.8 12.6/0.8 15.0/0.8 19.8/0.8 23.5/0.8 27.6/0.8 30.5/0.8 34.5/0.8 41.0/0.8
3.2/1.0 4.5/1.0 5.6/1.0 6.2/1.0 8.5/1.0 11.2/1.0 13.8/1.0 17.4/1.0 20.8/1.0 24.9/1.0 27.5/1.0 30.2/1.0 37.8/1.0
2.9/1.2 4.0/1.2 4.9/1.2 5.6/1.2 7.6/1.2 10.0/1.2 12.5/1.2 14.8/1.2 17.4/1.2 21.5/1.2 24.8/1.2 27.8/1.2 34.6/1.2
Расход масла Л 18 32 65 90 100
Шумы дБ(A) 68±2 72±2 75±2
Привод Прямой привод
Энергопитание В/Ф/Гц 380/3/50
Мощность кВт 22 30 37 45 55 75 90 110 132 150 185 220 250
Размеры Длина мм 1380 1500 1900 2000 2700 3650
Ширина мм 850 1000 1250 1250 1600 1980
Высота мм 1160 1330 1600 1670 1842 2152
Вес кг 620 640 850 880 1800 1900 2100 2900 3500 3900 4200 4600 5000
Диаметр выпускной трубы дюйм G1 G1½" G2" DN65 (диаметр трубы водяного охлаждения G1½") DN80 (диаметр трубы водяного охлаждения G2") DN100 (диаметр трубы водяного охлаждения G2")
Детали

Jufeng - производитель промышленных воздушных компрессоров. Компания в основном производит ротационные винтовые воздушные компрессоры. Кроме ротационных винтовых воздушных компрессоров с прямым приводом JF, Jufeng изготавливает ротационные винтовые воздушные компрессоры ADF и ODF. Мы предлагаем нашим клиентам такие виды компрессоров, как 2-ступенчатые воздушные компрессоры, воздушные компрессоры с ременным приводом, ротационные винтовые воздушные компрессоры с частотно-регулируемым приводом.
